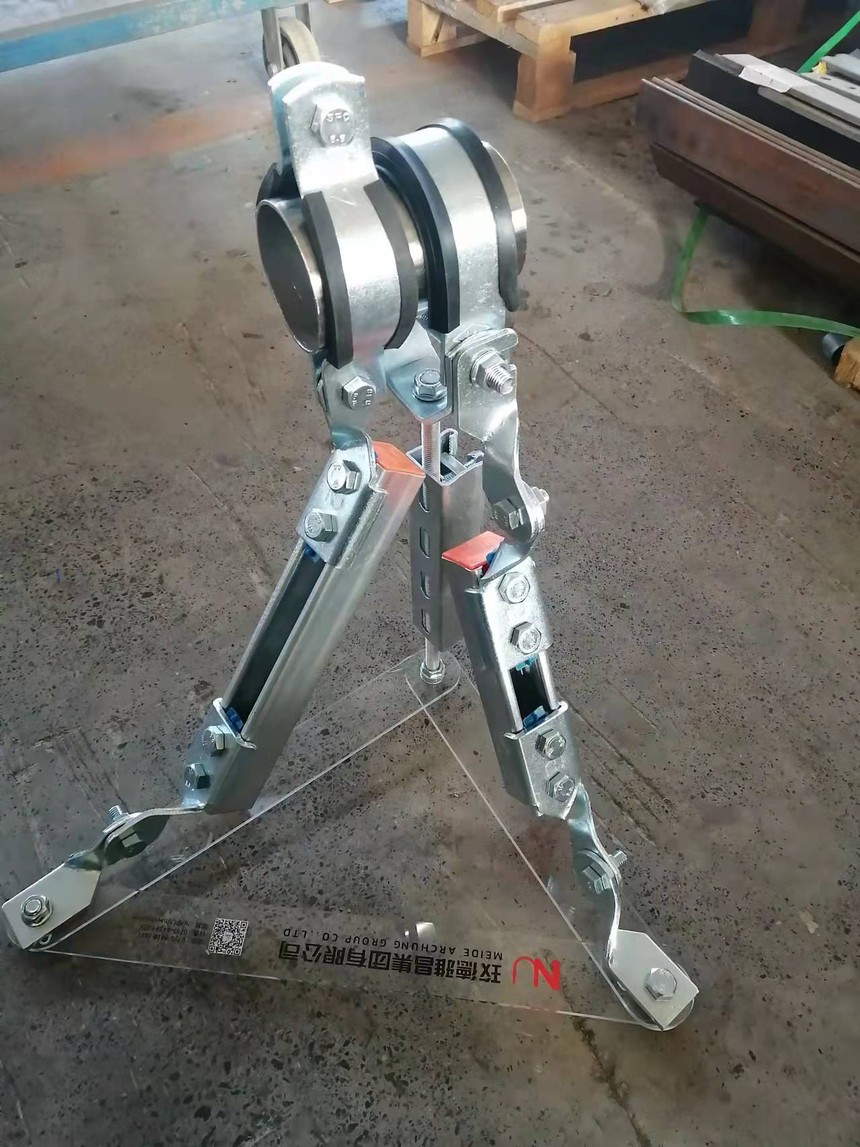

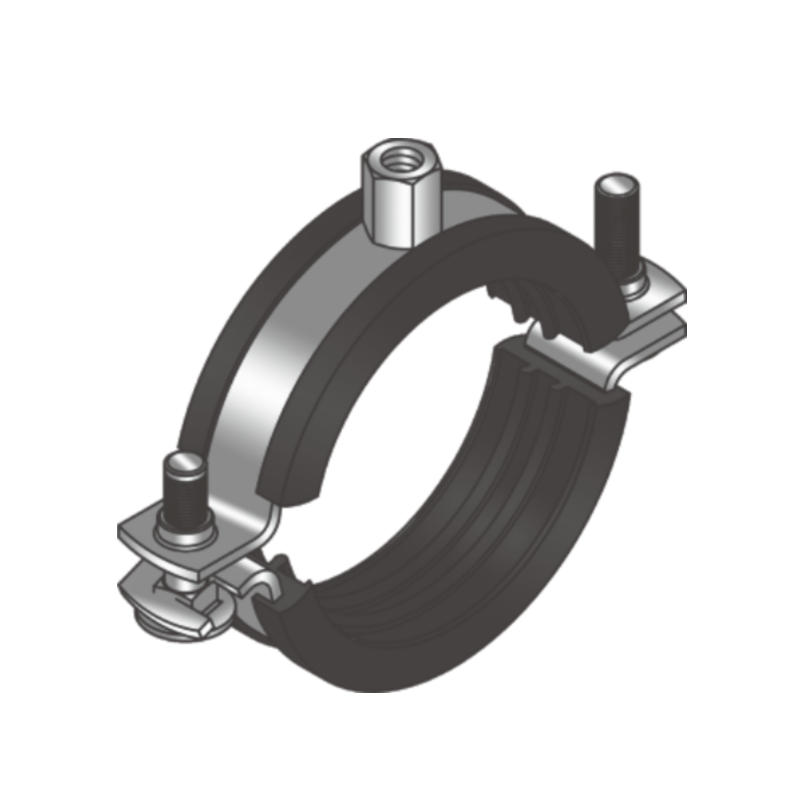

U型管束 抗震支架配件
收藏
抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。 抗震支架在地震中应对建筑机电工程设施给予可靠的保护，承受来自任意水平方向的地震作用；抗震支架应根据其承受的荷载进行验算；组成抗震支架的所有构件应该采用成品构件，连接紧固件的构件应便于安装；保温管道的抗震支架限位应按照管道保温后的尺寸设计，且不应限制管道热胀冷缩产生的位移。
抗震支架应用及系统原理--抗震支架是指与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体.加固吊杆、抗震连接构件及抗震斜撑组成。应用于建筑给水排水、消防、供暖.通风。空调。燃气热力、强弱电等机电工程设施。当遭遇到本地区抗震设防烈度的地震发生时,可以达到喊轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。
抗震支架设计及验收规范(1)《通风与空调工程质量验收规范》GB50234(2)《建筑设备施工安装通用图集》给水工程91SB(3)《建筑机电工程抗震设计规范》GB50981(4)《建筑抗震设计规范》GB50011(5)《建筑机电设备抗震支吊架通用技术条件》CJ/T476(6)《气体灭火系统施工及验收规范》GB50263(7)《混凝土用膨胀型、扩孔式建筑锚栓》JG160(8)《建筑结构荷载规范》GB50009(9)《钢结构设计规范》GB50017(10)《钢结构工程施工及验收规范》GB50201-95(11)《混凝土结构加固设计规范》GB50367(12)《非结构构件抗震设计规范》JGJ339-2015(13)《消防给水及消火栓系统技术规范》GB50974(14)《建筑给排水及采暖工程施工质量验收规范》GB50242(15)《自动喷水灭火系统施工及验收规范》GB50261(16)《建筑电气工程施工质量验收规范》GB50303 抗震支吊架材料和规格。要求应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476的有关规定进行测试，满足系统抗震组件在力值递增，循环加载至35kN作用下，部件无断裂或永久变形等损坏现象，并提供国家级检测机构的加盖CMA章的检测报告。 抗震支吊架的所有构件应采用成品构件，C型槽钢为冷压成型槽钢，截面尺寸及长度应该为标准型材，钢材材质满足《碳素结构钢》GB/T7002006规定。槽钢背面有条形安装孔和辅助标距，以便于施工时现场的安装及其加工，与以后管道安装、维护和扩展使用；C型槽钢。全螺纹吊杆可进行现场切断外，不得对其他产品进行现场加工。 为确保安装连接可靠性，抗震支架系统使用的连接扣件必须是一体式连接扣件，不得使用螺栓和弹簧螺母的分开组合的连接方式。提供连接锁扣的报告：槽钢锁扣卷边抗拉能力测试报告、槽钢锁扣卷边抗滑移能力测试报告和槽钢锁扣疲劳荷载测试报告，以确保各连接点之间的可靠连接，各加固节点地震力荷载分布科学、合理，并提供方案说明书。
地震时建筑物及其内部设施受到地震力的作用而遭到破坏。抗震支吊架的应用使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上,使其遭遇到设防烈度的地震影响后能保持稳定与完好,进而尽快恢复建筑物的使用功能。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少和尽可能防止次生灾害的发生，从而达到减少人员伤亡及财产损失的目的。 抗震支吊架系统中轻型C型钢内缘要有齿牙，并且所有配件的安装依靠螺栓机械连接实现，严禁任何以配件的摩擦作用来承担受力的安装方式，以保证整个系统的可靠连接，整套综合管线安装完成后具有安全的抗震、抗冲击、抗滑移性能。轻型C型钢侧面须有轴向加强筋，以加强截面刚度，确保运输、切割及安装时轻型C型钢截面无变形。 生产或销售企业针对本项目的深化方案，应根据自身产品性能来设计，产品性能应符合图纸节点位置的地震效应值要求（S地震效应值≡R构件承载力）。客户满意度证明（由使用单位出具的项目使用满意度证明文件）。保温管束应采用聚氨脂材料，必须具备B2级或以上的耐火等级及相对应的检测报告。投标单位须确保抗震支架工程通过质监站的验收，如因产品、深化设计、安装原因导致验收不合格，投标单位需承担相关的所有经济损失以及引起的所有损失. 投标单位有完整的《成品支架安装技术手册》、《成品支架安装使用指南》、《成品支架荷载计算书》、《成品支架现场安装指导手册》等一整套资料，以保证产品的安全与提供优质的服务。投标单位的深化图纸不允许出现任何带有企业L0G0的标识以及文字在图纸方案中全部隐去。抗震支架设计及安装范围必须满足机电暖通、电气、给排水、弱电等专业设计及验收规范，深化图纸严格按照规范设计并现场安装到位。
